Kako preprečimo uhajanje zraka na pnevmatskih spojih?

Komaj slišno puščanje ne pomeni samo dodatnega dela kompresorja. Lahko spremeni čas cikla in povzroči nepredvidljivo gibanje pnevmatskega cilindra.

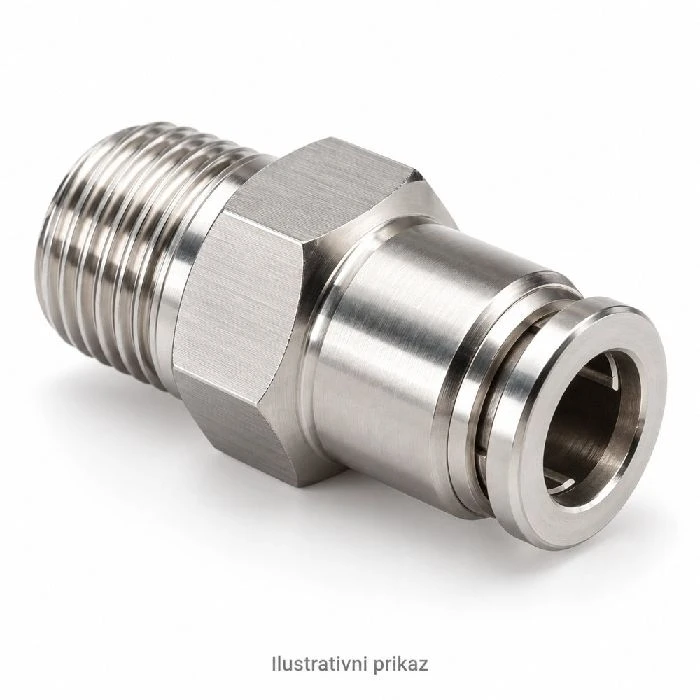

Pri pnevmatskih priklopih zrak najpogosteje uhaja zaradi napačne dimenzije cevi, poškodovanega konca, neustreznega navoja ali tesnila. Preveriti je treba tudi vibracije, nateg cevi, prevelik tlak in nepravilno montažo. Z jasnim preglednim postopkom lahko vzrok določite hitreje kot z zamenjavo več naključnih delov.

Postopek po korakih

Stroj postavite v varno stanje. Pred posegom zaustavite napravo, preprečite nepričakovani zagon in varno sprostite shranjeni tlak, kot zahteva navodilo proizvajalca.
Poiščite mesto puščanja. Ob predpisanih pogojih in z ustreznim namenskim sprejem oziroma detektorjem preverite cevni vstop, navojni del ter ohišje ventila. Ne uporabite odprtega ognja.
Preglejte cev. Preverite zunanji premer, ovalnost, razpoke in odrgnine; po potrebi odstranite poškodovan konec ter odrežite pravokotno.
Preverite globino vstavljanja. Cev mora doseči predpisano globino in se zanesljivo zaskočiti. Če se cevi ni mogoče pravilno vstaviti, ne uporabljajte sile.
Preverite navoj in tesnilo. Ugotovite, ali gre za G, R ali NPT. Namenska tesnila, tesnilni premaz ali navojni tesnilni trak uporabljajte samo po navodilu za konkretno izvedbo.
Odstranite mehanske obremenitve. Cev naj ne visi pod napetostjo, se drgne ob oster rob ali vleče spojke med gibanjem stroja.
Ponovite nadzorovan preizkus. Izvedite tlačni in funkcionalni preizkus v predpisanem območju ter zabeležite rezultat in datum servisa.

Kako prepoznati puščanje brez slišnega šumenja?

Če tlak na izoliranem delu pada, je možno puščanje v cevovodu, ventilu, cilindru ali povezavi. Po zapiranju odsekov primerjajte spremembo tlaka pod enakimi pogoji. Upoštevajte, da na tlak vpliva tudi temperatura.

Priklop ni vedno edini krivec

Zrak lahko prehaja skozi tesnilo ventila, membrano ali obrabljen cilinder. Zato mora diagnostika ločiti mehansko puščanje na spoju od notranjega prepuščanja med komorami ali ventili.

Kako vpliva izguba zraka na izmet izdelkov?

Pri izmetnem cilindru lahko majhna izguba tlaka spremeni odzivni čas in dejanski hod. Operater nato poveča zamik izmeta, s čimer zakrije mehansko napako. Najprej odpravite netesnost in šele nato ponovno izmerite čas cikla.

Najpogostejše napake

Odklop cevi pred razbremenitvijo tlaka.
Napačen zunanji premer ali poškodovan konec cevi.
Pretirano privijanje ali napačno tesnilno sredstvo.
Natezna sila in vibracije ob spojki.
Nastavljanje programske zakasnitve za prikrivanje pnevmatske okvare.
