CE certifikat za LED signalne luči je pomemben že pri razvoju izdelka

Ko manjše podjetje razvija nov stroj, avtomatsko napravo, robotsko celico ali lasten industrijski izdelek, se ogromno pozornosti namenja mehaniki, elektroniki, programiranju in funkcionalnosti. LED signalna luč je pogosto videti kot majhen sestavni del celotnega projekta. V resnici pa ima zelo pomembno nalogo.

Operaterju mora v nekaj sekundah povedati, kaj se z napravo dogaja. Ali stroj normalno deluje? Ali čaka na material? Ali potrebuje pomoč operaterja? Je prišlo do napake? Je potrebna takojšnja reakcija?

Prav zato pri izbiri ni pomembna samo cena LED signalne luči. Za podjetje, ki razvija izdelek za prodajo, je pomembno tudi vprašanje CE skladnosti LED signalne luči in dokumentacije, ki jo dobimo skupaj z izdelkom.

Izraz CE certifikat se sicer pogosto uporablja v trgovini in pri nabavi komponent, vendar je pomembno razumeti razliko. CE oznaka praviloma ni klasičen certifikat kakovosti, ki ga preprosto izda neka evropska institucija. Z oznako CE proizvajalec izjavi, da je izdelek skladen z zahtevami evropske zakonodaje, ki veljajo za konkretni izdelek.

LED signalne luči za industrijo omogočajo hitro prepoznavanje stanja stroja

Dobra industrijska signalizacija zmanjša količino ugibanja. Operaterju ni treba hoditi do zaslona stroja, odpirati diagnostičnega programa ali iskati napake na nadzorni plošči. Signalni stolp je lahko viden z druge strani proizvodnega prostora.

LED signalne luči se zato uporabljajo predvsem za:

• prikaz normalnega delovanja stroja,
• opozarjanje na nepravilnost ali odstopanje procesa,
• prikaz napake na stroju,
• opozarjanje na pomanjkanje materiala,
• zahtevo po posredovanju operaterja,
• prikaz končanega proizvodnega cikla,
• signalizacijo zastoja proizvodnje,
• prikaz pripravljenosti naprave,
• signalizacijo pri robotskih in avtomatiziranih sistemih,
• vizualno podporo sistemom Andon in drugim sistemom spremljanja proizvodnje.

Še posebej uporabne so večbarvne LED signalne stolpne luči, saj lahko ena sama naprava prikazuje več različnih stanj.

Barve industrijskih signalnih luči imajo svoj pomen

Pri industrijski signalizaciji barv ni dobro izbirati samo zato, ker so oblikovalcu všeč. Standard IEC 60073 določa splošna načela barvnega kodiranja indikatorjev.

• Rdeča praviloma opozarja na nevarnost, izredno stanje ali napako.
• Rumena opozarja na nenormalno stanje, opozorilo ali potrebo po povečani pozornosti.
• Zelena praviloma predstavlja varno oziroma normalno stanje.
• Modra se lahko uporablja za stanje, kjer je zahtevano določeno dejanje operaterja.
• Bela nima splošno določenega varnostnega pomena in se pogosto uporablja za dodatne informacije.

To ne pomeni, da lahko samo z izbiro pravilne barve rešimo celotno varnostno signalizacijo stroja. Pomen posamezne signalizacije mora biti jasno definiran v načrtu stroja, programski logiki, navodilih in po potrebi tudi na samem stroju.

Za majhno razvojno podjetje ima takšen pristop še eno veliko prednost. Ko čez šest mesecev isti stroj nadgrajujemo ali ga začne sestavljati drug tehnik, je logika signalizacije še vedno razumljiva.

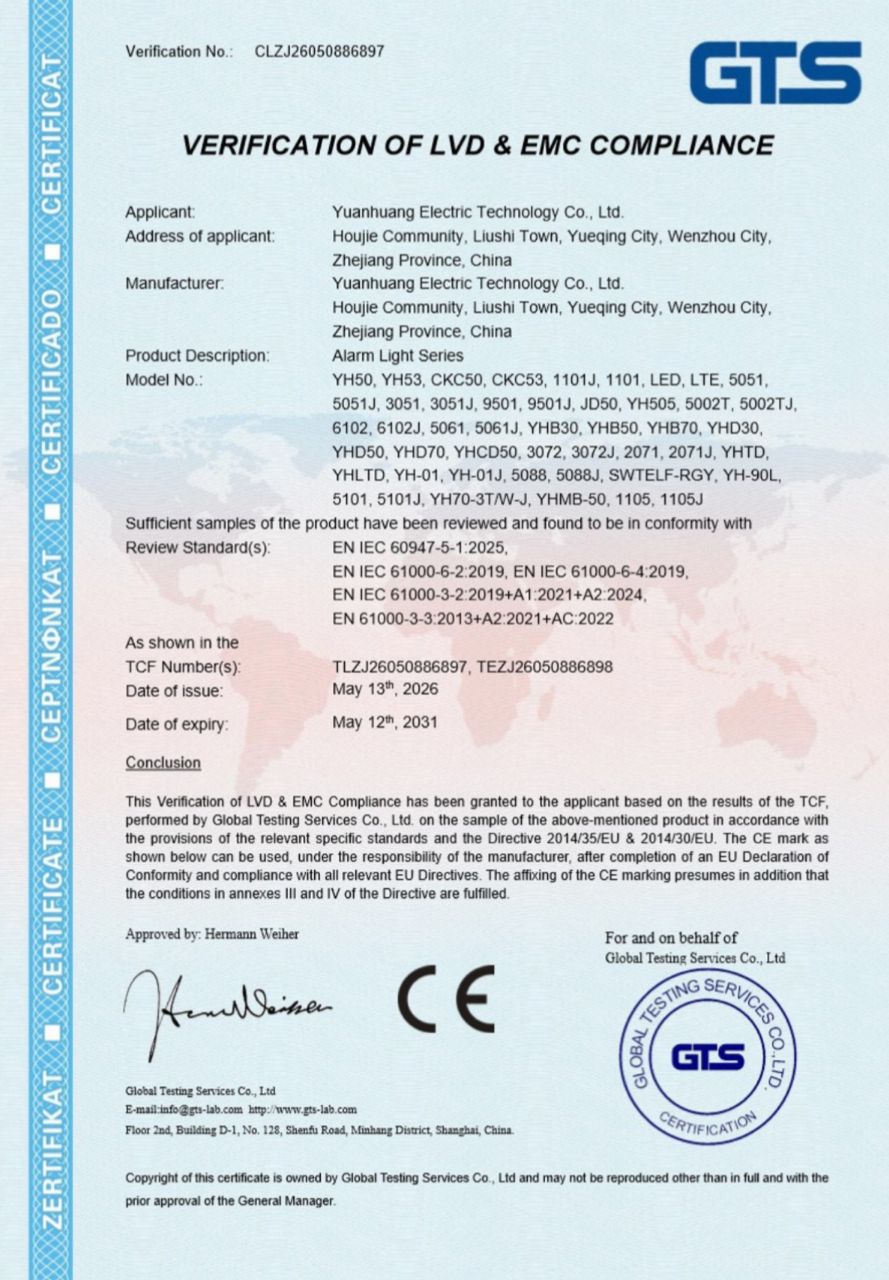

CE skladnost LED signalne luči ni samo nalepka na ohišju

Pri spletnih nakupih industrijskih komponent zelo hitro najdemo LED signalno luč z napisom CE. Toda sama oznaka na fotografiji izdelka ni dovolj, če komponento nameravamo uporabiti v izdelku, ki ga bomo kasneje prodajali.

Za razvojno podjetje je precej bolj uporabno, če lahko dobavitelj zagotovi:

• jasno oznako proizvajalca,
• točen tip in model signalne luči,
• EU izjavo o skladnosti,
• navedbo predpisov, na podlagi katerih je bila ocenjena skladnost,
• podatke o uporabljenih standardih,
• tehnične podatke o napajanju in porabi,
• dovoljeno temperaturno območje,
• stopnjo IP zaščite, kadar je navedena,
• podatke o EMC skladnosti, kadar je ta relevantna,
• podatke o RoHS skladnosti,
• navodila za pravilno montažo in uporabo.

Dokumentacija mora biti povezana s konkretnim izdelkom. PDF dokument z velikim napisom CE, na katerem ni mogoče ugotoviti, na kateri model se nanaša, je za tehnično dokumentacijo vašega novega stroja precej manj uporaben.

EMC in RoHS sta pri LED signalnih lučeh zelo pomembna

LED signalna luč danes pogosto ni več samo LED dioda in upor. V ohišju so lahko elektronski napajalniki, krmilniki, utripajoča elektronika, zvočni modul ali komunikacijski vmesnik.

Zato je pri elektronskih signalnih napravah treba preveriti predvsem predpise, ki dejansko veljajo za konkretno izvedbo izdelka.

• EMC se nanaša na elektromagnetno združljivost električne in elektronske opreme.
• RoHS omejuje uporabo določenih nevarnih snovi v električni in elektronski opremi.
• LVD se uporablja za električno opremo znotraj določenih napetostnih območij.
• RED lahko postane pomemben, če signalna naprava vsebuje radijski komunikacijski modul.
• ATEX je relevanten pri opremi, namenjeni uporabi v potencialno eksplozivnih atmosferah.

To je tudi razlog, zakaj ni mogoče za vse industrijske LED signalne luči preprosto napisati enakega seznama direktiv. Vedno je treba pogledati dejansko konstrukcijo, napajanje, namen in okolje uporabe konkretnega izdelka.

24 V LED signalna luč in direktiva LVD

Veliko industrijskih signalnih stolpov uporablja 24 V DC napajanje. To je zelo praktično, ker lahko takšne signalne luči neposredno vključimo v običajne industrijske krmilne sisteme, PLC izhode oziroma ustrezne relejne ali tranzistorske izhode.

Tukaj pa se pojavi zanimiva podrobnost, ki jo pri razvoju lastnih naprav marsikdo spregleda.

Direktiva LVD 2014/35/EU se nanaša na električno opremo, načrtovano za napetosti med 50 in 1000 V AC oziroma med 75 in 1500 V DC. Običajna signalna luč, ki deluje samo na 24 V DC, zato samo zaradi svoje napajalne napetosti ne pade avtomatično v področje LVD.

To pa nikakor ne pomeni, da za 24 V LED signalno luč ni nobenih zahtev. Še vedno je treba presoditi druge relevantne predpise in celotno uporabo izdelka.

CE oznaka komponente še ne pomeni CE skladnosti celotnega stroja

To je ena najpomembnejših informacij za manjša podjetja, ki razvijajo lastne stroje.

Lahko kupimo PLC s CE oznako, napajalnik s CE oznako, motorni krmilnik s CE oznako, senzorje s CE oznako in LED signalni stolp s CE oznako. Ko vse te komponente sestavimo v nov stroj, iz tega še ne nastane avtomatično CE skladen stroj.

Končni izdelek je nova celota.

Pri njem je treba oceniti zahteve, ki veljajo za končno napravo, izdelati ustrezno tehnično dokumentacijo, oceniti tveganja ter preveriti medsebojno delovanje komponent.

Prav zato so kakovostno dokumentirane komponente za manjše razvijalce tako dragocene. Ne rešijo celotnega postopka, ga pa lahko precej poenostavijo.

CE dokumentacija pri razvoju novega stroja prihrani težave pred prodajo

Najslabši trenutek za preverjanje dokumentacije posameznih komponent je takrat, ko je stroj že končan in kupec čaka na dobavo.

Takrat ugotovimo, da dobavitelj signalne luči ne obstaja več. Ali pa imamo samo fotografijo spletnega oglasa. Izjava o skladnosti se nanaša na drugo kataloško številko. EMC dokumentacija manjka. Na izdelku ni proizvajalca. Naveden IP razred nima nobene sledljive dokumentacije.

Veliko pametneje je dokumentacijo zbirati sproti.

Pri vsakem pomembnejšem električnem sestavnem delu si lahko shranimo:

1. račun ali dokazilo o dobavitelju,
2. datasheet izdelka,
3. navodila,
4. EU izjavo o skladnosti,
5. morebitna poročila o preskusih,
6. fotografijo tipske oznake,
7. točno kataloško številko uporabljene komponente.

Pri prvem stroju se takšno delo morda zdi nepotrebno. Pri desetem stroju pa imamo praktično že svojo knjižnico preverjenih komponent.

Industrijska LED signalizacija poenostavi diagnostiko in servis

Dobra signalna luč ni uporabna samo med proizvodnjo. Odlično pomaga tudi pri diagnostiki stroja.

Predstavljajmo si manjši avtomatski stroj, pri katerem uporabljamo tri osnovna stanja:

• zelena pomeni normalno avtomatsko delovanje,
• rumena pomeni čakanje na material ali poseg operaterja,
• rdeča pomeni napako oziroma ustavitev sistema.

Serviser lahko že ob prihodu do naprave vidi osnovno stanje. Če krmilnik podpira večbarvno RGB signalizacijo, lahko sistem razširimo še bolj.

Dodamo lahko na primer:

• počasen utrip za čakanje,
• hiter utrip za urgentno stanje,
• zvočni signal za napako,
• drugačno barvo za ročni način,
• posebno signalizacijo za servisni način,
• signal za konec serije,
• opozorilo na skoraj prazen material.

Majhna investicija v signalizacijo lahko tako močno izboljša uporabniško izkušnjo celotnega stroja.

Izkušnja stranke pri razvoju lastnega avtomatskega stroja

Spodnji primer ponazarja tipično izkušnjo manjšega podjetja pri razvoju lastne avtomatizirane naprave.

Pri prvem prototipu smo signalno luč izbrali praktično zadnji dan. Pomembno nam je bilo samo, da ima rdečo, rumeno in zeleno LED. Ko smo začeli pripravljati dokumentacijo stroja, smo ugotovili, da za kupljeno luč skoraj nimamo uporabnih podatkov. Pri naslednji napravi smo že na začetku izbrali model z jasno dokumentacijo in EU izjavo o skladnosti. Razlika pri pripravi dokumentacije je bila ogromna. Še večja prednost pa se je pokazala pri uporabniku, saj lahko zdaj že z druge strani proizvodnje vidi, ali stroj dela, čaka ali potrebuje njegovo pomoč.

To je majhna sprememba, ki lahko zelo profesionalizira izdelek.

LED signalna luč mora ustrezati tudi dejanskemu okolju uporabe

Certifikati in dokumentacija so pomembni, vendar sami po sebi še ne povedo, ali je določena signalna luč primerna za vaš projekt.

Pred izbiro je smiselno preveriti še:

• napajalno napetost,
• porabo posameznega kanala,
• način krmiljenja,
• združljivost s PLC izhodi,
• vidljivost z različnih kotov,
• svetilnost LED elementov,
• temperaturno območje,
• odpornost proti vibracijam,
• IP zaščito pred prahom in vodo,
• način pritrditve,
• dolžino kabla oziroma način priklopa,
• možnost zvočnega alarma,
• možnost menjave ali dodajanja modulov.

Signalna luč za laboratorijski namizni stroj ima popolnoma drugačne zahteve kot signalni stolp, nameščen nad industrijskim strojem v prašnem ali vlažnem proizvodnem okolju.

CE certifikat za LED signalne luči je pomemben del profesionalnega izdelka

Za velika podjetja obstajajo oddelki, ki se ukvarjajo samo s standardi, homologacijami in dokumentacijo. Majhen podjetnik pogosto vse to počne sam. Dopoldne programira PLC, popoldne izdeluje nosilec na CNC stroju, zvečer naroča senzorje in naslednji dan že sestavlja prototip.

Ravno zato se splača uporabljati preverjene in dobro dokumentirane komponente.

Pri Svet Črnil se pri razvoju industrijskih rešitev dobro zavedamo, kako hitro lahko majhna komponenta postane velik problem, če zanjo kasneje ni mogoče dobiti ustreznih tehničnih podatkov.

LED signalna luč je poceni v primerjavi s celotnim strojem, vendar predstavlja neposredno komunikacijo med strojem in človekom. Če je pravilno izbrana, razumljivo programirana in opremljena z ustrezno dokumentacijo, postane majhen, vendar zelo pomemben del profesionalno izdelane industrijske naprave.

Ali želite tudi vi svoj novi stroj ali inovativni izdelek opremiti z jasno, profesionalno in ustrezno dokumentirano LED signalizacijo, ne da bi vam skladnost tik pred prodajo ustavila projekt?
