CE certifikat za vtičnice Schuko 220V gumirane – varnost pri razvoju novih izdelkov

Pri razvoju novega stroja, avtomatske naprave, servisnega pripomočka ali drugega električnega izdelka se pogosto veliko časa posveti elektroniki, programski opremi in mehanski konstrukciji. Električni priklop pa ostane skoraj samoumeven. Prav tukaj se lahko skriva ena najpomembnejših podrobnosti celotnega projekta.

Gumirana Schuko vtičnica 220 V oziroma 230 V je na prvi pogled preprost sestavni del. Toda skozi njo lahko več ur neprekinjeno teče precejšen električni tok. Slab kontakt, neustrezen material, nepravilno izvedena ozemljitev ali nezadostna mehanska zaščita lahko povzročijo segrevanje, poškodbe priključka, prekinitve delovanja in v skrajnem primeru tudi nevarnost električnega udara ali požara.

Zato majhna razvojna podjetja pri izbiri električnih komponent ne bi smela gledati samo na ceno. Pomembni so standard, sledljivost, tehnična dokumentacija, nazivna napetost, dovoljeni tok, stopnja zaščite in dokazila o skladnosti.

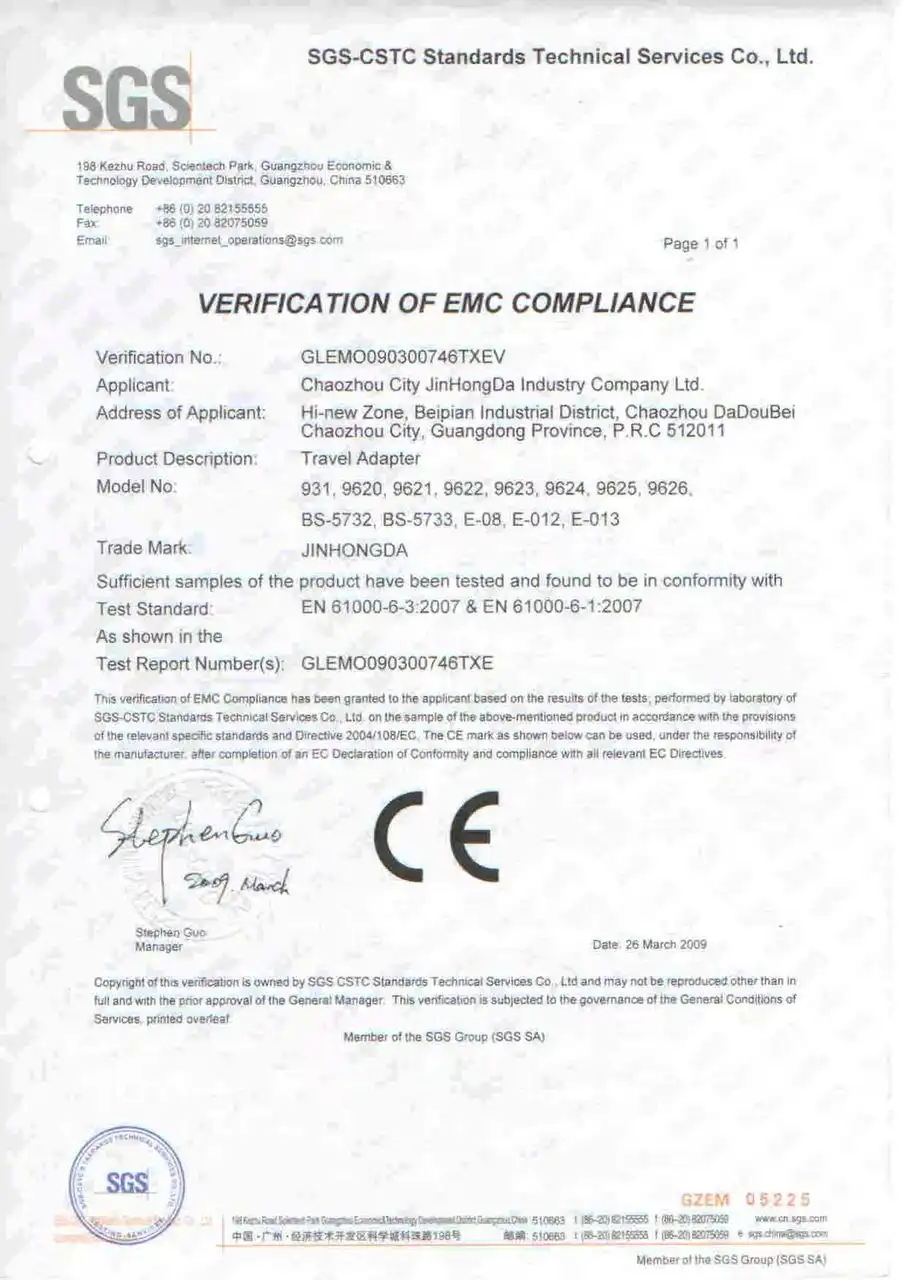

CE certifikat in Schuko vtičnica nista samo nalepka na izdelku

Izraz CE certifikat za Schuko vtičnico se pogosto uporablja pri spletnem iskanju, vendar je treba poznati pomembno razliko. CE ni univerzalni certifikat kakovosti, ki bi ga za vsak električni izdelek izdala neodvisna evropska ustanova. CE oznaka je pri izdelkih, za katere velja ustrezna evropska zakonodaja, predvsem izjava proizvajalca, da je izdelek skladen z zahtevami, ki veljajo zanj.

Pri samostojnih gospodinjskih in podobnih vtičih ter vtičnicah Schuko je položaj še nekoliko bolj specifičen. Vtiči in vtičnice za domačo uporabo so iz področja evropske nizkonapetostne direktive izvzeti. Zato pri takšni komponenti ni dovolj preprosto vprašati, ali ima CE. Pomembneje je preveriti, po katerem standardu je bila izdelana in preskušena ter katera dokazila o skladnosti ima proizvajalec.

Za majhnega podjetnika, ki izdeluje svoj proizvod, je to zelo pomembna razlika. Če Schuko vtičnico vgradimo v stroj, napravo ali drug končni proizvod, moramo skladnost vedno presojati na ravni celotnega izdelka in glede na zakonodajo, ki velja zanj.

IEC 60884-1 in standardi za varne Schuko vtičnice

Eden ključnih mednarodnih standardov na tem področju je IEC 60884-1, ki obravnava vtiče ter fiksne in prenosne vtičnice za gospodinjske in podobne namene. Standard določa številne zahteve, katerih cilj je zmanjšanje električnih, mehanskih in temperaturnih tveganj pri normalni uporabi.

Pri Schuko sistemih se lahko srečamo tudi z nacionalnimi standardi in certifikacijskimi shemami, na primer DIN VDE 0620-1. Prav zato je pri nakupu komponent za razvoj novega izdelka smiselno pogledati dlje od samega logotipa na embalaži.

Preveriti je smiselno predvsem:

• nazivno napetost vtičnice,
• največji dovoljeni tok,
• izvedbo zaščitnega kontakta oziroma ozemljitve,
• mehansko trdnost ohišja,
• odpornost materiala na pogoje uporabe,
• temperaturne omejitve,
• način priključitve električnih vodnikov,
• razbremenitev priključnega kabla,
• stopnjo IP zaščite, če je navedena,
• standard, po katerem je bil izdelek izdelan ali testiran,
• razpoložljivost tehničnega lista in drugih dokazil proizvajalca.

To so majhne podrobnosti, ki lahko kasneje odločajo o tem, ali bo prototip deloval samo na delovni mizi ali pa ga bo mogoče samozavestno uporabiti tudi v pravem delovnem okolju.

Gumirana Schuko vtičnica za delavnico in industrijsko okolje

Zakaj sploh izbrati gumirano Schuko vtičnico? Predvsem zato, ker se v delavnicah in proizvodnji priključki uporabljajo drugače kot v dnevni sobi ali pisarni.

Kabel se premika. Vtičnica lahko pade na tla. Delavec jo prime z rokavicami. Priključujemo orodje, servisno napravo, črpalko, avtomatizacijo ali opremo, ki jo pogosto prestavljamo. Prisotni so prah, vibracije in mehanske obremenitve.

Kakovostna gumirana izvedba je zato zanimiva predvsem zaradi praktičnosti:

• boljša odpornost na udarce pri vsakodnevnem delu,
• udobnejši oprijem tudi pri uporabi delovnih rokavic,
• manj občutljivo ohišje pri pogostem prestavljanju,
• primerna izvedba za podaljške in servisne priklope,
• možnost IP zaščite pri modelih, ki so za to konstrukcijsko izdelani in deklarirani,
• enostavna zamenjava ali servisiranje pri izvedbah, namenjenih montaži na kabel.

Pri tem je pomembno poudariti, da gumirano ohišje samo po sebi še ne pomeni vodotesnosti ali primernosti za vsako industrijsko okolje. Če potrebujemo zaščito IP44 ali višjo, mora biti ta lastnost jasno navedena za konkreten model in zagotovljena pri pravilni montaži ter uporabi.

Schuko 16A 230V oziroma 250V pri razvoju strojev in avtomatizacije

Majhna inovativna podjetja pogosto razvijamo naprave v zelo majhnih serijah. To so lahko avtomatske dozirne naprave, transportni sistemi, kontrolne naprave, testne postaje, laboratorijska oprema, servisne naprave, manjši proizvodni stroji ali prototipi, ki jih kasneje ponudimo trgu.

Takrat je Schuko priključek privlačen predvsem zato, ker je razširjen, preprost in omogoča hitro priključitev opreme na običajno električno omrežje.

Vendar mora razvijalec pred uporabo preveriti tudi dejansko električno obremenitev. Pri napravah z motorji, grelci, kompresorji, črpalkami ali večjimi napajalniki ni pomembna samo povprečna poraba. Pomembni so tudi zagonski tokovi in dolgotrajna obremenitev kontaktov.

Priključek nikoli ne sme biti najšibkejši člen dobro zasnovanega stroja.

Varnost električne opreme zmanjšuje težave po prodaji

Certifikati, standardi in tehnična dokumentacija niso pomembni samo zaradi zakonodaje. Za malega proizvajalca imajo zelo praktičen poslovni pomen.

Dobro izbrana električna komponenta lahko zmanjša:

• pregrevanje priključkov,
• slab električni kontakt,
• poškodbe kabla pri vhodu v vtičnico,
• izpad delovanja naprave pri stranki,
• servisne intervencije,
• reklamacije,
• nepotrebne zamenjave električnih komponent,
• tveganje poškodb uporabnika,
• težave pri pripravi tehnične dokumentacije končnega izdelka.

Za majhno podjetje je to še posebej pomembno. Velika korporacija lahko eno reklamacijo obravnava kot statistiko. Pri majhnem proizvajalcu lahko en problem pomeni več ur dela, vožnjo do stranke, menjavo delov in nezadovoljnega kupca.

Zato se pri razvoju splača razmišljati nekaj korakov vnaprej.

Dokumentacija Schuko vtičnice je pomembna že pri prototipu

Pogosta napaka je, da se pri prvem prototipu uporabi komponenta, ki je bila slučajno pri roki, dokumentacijo pa naj bi uredili kasneje. Potem prototip postane prva serija, prva serija postane končni izdelek in nenadoma nihče več ne ve, od kod je prišla uporabljena vtičnica.

Precej bolje je že na začetku projekta za pomembne električne komponente ustvariti preprost seznam:

• proizvajalec komponente,
• točna oznaka oziroma model,
• dobavitelj,
• nazivna napetost,
• nazivni tok,
• IP zaščita,
• material ohišja,
• uporabljeni standard,
• tehnični list,
• poročila o preskusih ali certifikati, kadar obstajajo,
• datum nabave oziroma uporabljena serija.

Ko je treba čez leto dni izdelati dodatnih deset naprav, imate vse podatke na enem mestu. Brez iskanja po starih elektronskih sporočilih in brez ugibanja, katero vtičnico ste uporabili pri prvem stroju.

CE skladnost celotnega stroja se začne pri pravilni izbiri komponent

Če izdelujete svoj stroj ali električno napravo, vas kakovostna posamezna komponenta še ne razbremeni odgovornosti za celoto. Vtičnica je samo en člen sistema.

Pri končnem izdelku je treba preveriti tudi:

• ustrezen presek električnih vodnikov,
• zaščito pred preobremenitvijo in kratkim stikom,
• pravilno ozemljitev,
• mehansko zaščito kablov,
• primerno glavno stikalo,
• varovalke oziroma odklopnike,
• dostopnost delov pod napetostjo,
• temperaturo komponent pri največji obremenitvi,
• električne sheme,
• oceno tveganja celotne naprave.

To je tudi razlog, zakaj je razvoj z že preverjenimi in dokumentiranimi komponentami precej lažji. Namesto da bi dokazovali lastnosti vsakega neznanega kosa posebej, lahko gradimo dokumentacijo na podatkih preverljivih komponent.

IEC 60309 ali Schuko vtičnica za zahtevnejšo industrijsko uporabo

Schuko je zelo uporaben priključni sistem, vendar ni odgovor za čisto vsako aplikacijo. Če razvijamo napravo za izrazito zahtevno industrijsko okolje, veliko mehanskih obremenitev, višje tokove ali okolje z zahtevnejšo zaščito, je smiselno preveriti tudi industrijske priključke po družini standardov IEC 60309.

To so dobro prepoznavni industrijski priključki, pogosto modre ali rdeče barve, ki jih srečujemo v proizvodnji, gradbeništvu in profesionalnih električnih instalacijah.

Izbira je torej odvisna od aplikacije:

• Schuko za običajne enofazne naprave in podobne aplikacije,
• gumirana Schuko izvedba kadar želimo robustnejšo prenosno rešitev,
• Schuko z ustrezno IP zaščito za okolja, kjer konstrukcija izdelka to dovoljuje,
• IEC 60309 kadar zahteve dejansko postanejo industrijske in potrebujemo temu namenjen priključni sistem.

Najcenejša rešitev zato ni vedno najbolj ekonomična. Prava rešitev je tista, ki ustreza dejanskim pogojem uporabe.

Pozitivna izkušnja pri razvoju novega električnega izdelka

Primer tipične izkušnje majhnega razvojnega podjetja lepo pokaže, zakaj se splača te stvari urediti že na začetku projekta.

Pri prvem prototipu smo želeli predvsem dokazati, da naprava deluje. Ko smo pripravljali prve primerke za stranke, smo električni priklop ponovno pregledali in namesto poceni neoznačenih komponent izbrali dokumentirane priključke z jasno navedenimi tehničnimi podatki. Razlika v ceni celotnega stroja je bila skoraj neopazna, občutek pri predaji izdelka stranki pa popolnoma drugačen. Imeli smo podatke o uporabljenih komponentah, uredili smo dokumentacijo in predvsem nismo več razmišljali, ali smo na najbolj osnovnem delu naprave naredili nepotreben kompromis.

Prav ta zadnji stavek je pomemben. Dober razvoj ni samo izdelava naprave, ki danes deluje. Dober razvoj pomeni izdelati napravo, ki jo lahko jutri ponovimo, servisiramo, dokumentiramo in samozavestno ponudimo naslednji stranki.

Gumirana Schuko vtičnica kot majhen del profesionalnega izdelka

Pri Svet Črnil se pri razvoju in avtomatizaciji vedno znova pokaže isto: kakovost končnega stroja določajo tudi deli, ki na prvi pogled izgledajo nepomembni. Vtičnica, uvodnica, kabel, stikalo ali konektor lahko stanejo samo nekaj evrov, vendar imajo neposreden vpliv na zanesljivost celotne naprave.

Če razvijate svoj izdelek, zahtevajte podatke. Preverite standard. Shranite tehnični list. Preverite nazivni tok in napetost. Razmislite o okolju, v katerem bo naprava dejansko delovala. Če potrebujete IP zaščito, izberite komponento, ki jo ima jasno deklarirano. Če pogoji presegajo smiselno uporabo Schuko sistema, uporabite pravi industrijski priključek.

Tak pristop praviloma stane zelo malo več, prihrani pa veliko kasnejšega razmišljanja. Ko veste, kaj ste vgradili in zakaj ste to izbrali, je razvoj mirnejši, dokumentacija preglednejša in končni izdelek profesionalnejši.

Ali tudi vi razvijate nov stroj, avtomatizacijo ali inovativni izdelek in želite že pri prvem prototipu izbrati varen, dokumentiran in profesionalen električni priklop?
