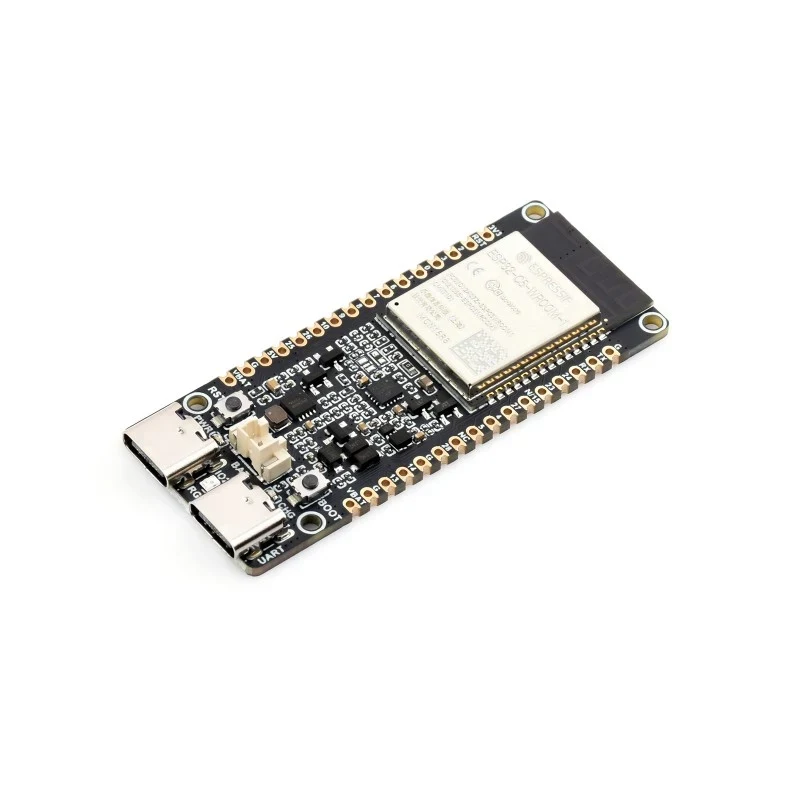

Praktični vodič za izbiro razvojne plošče ESP32-C5. Podatke čipa in modula vedno ločite od priključkov konkretne nosilne plošče. Fotografiji v naših artiklih prikazujeta ilustrativni referenčni izvedbi Waveshare; pred uporabo pinouta potrdite dejansko ploščo.

N16R8 ali N32R8?

Flash hrani program in trajne podatke; PSRAM razširi delovni pomnilnik. Več flasha ne pomeni več PSRAM ali hitrejšega procesorja. Fizično vgrajena kapaciteta in prostor, ki ga uporablja program, se lahko razlikujeta zaradi podpore orodij ter razdelitve particij. Pri 32 MB posebej preverite podporo izbrane različice okolja.

Kontrolni seznam prvega zagona

• Preberite oznako modula in nosilne plošče ter poiščite ustrezno shemo. Ne kopirajte GPIO iz primera za klasični ESP32.
• Uporabite podatkovni USB-kabel in preverite zaznano napravo oziroma serijska vrata.
• V aktualnem okolju izberite podprt cilj ESP32-C5, pravilno velikost flasha in konfiguracijo PSRAM.
• Naložite preprost primer brez dodatnih modulov. Preverite serijski izpis, pomnilnik in ponovni zagon.
• Šele nato dodajte Wi-Fi, senzor in druge periferne sklope. Pri težavah shranite celotno napako ter različice orodij.

Povezljivost in izbira projekta

C5 omogoča Wi-Fi v pasovih 2,4 in 5 GHz ter Bluetooth LE. Bluetooth Classic ni podprt, zato ga ne izberite kot neposredno zamenjavo za projekt, ki potrebuje klasični profil A2DP. Za lokalni zapisovalnik, spletni senzor ali študij dvopasovnih omrežij začnite z enim preprostim, merljivim ciljem.

Uradni viri

• Espressif: podatkovni list ESP32-C5-WROOM
• ESP-IDF: prvi zagon ESP32-C5
• Waveshare: referenčne nosilne plošče
