Kako povezati ESP32 z industrijskim HMI-vmesnikom?

Kako povezati ESP32 z industrijskim HMI-vmesnikom?

ESP32 lahko odlično dopolni industrijski HMI, če sta komunikacija in obnašanje ob napaki načrtovana enako skrbno kot zaslon.

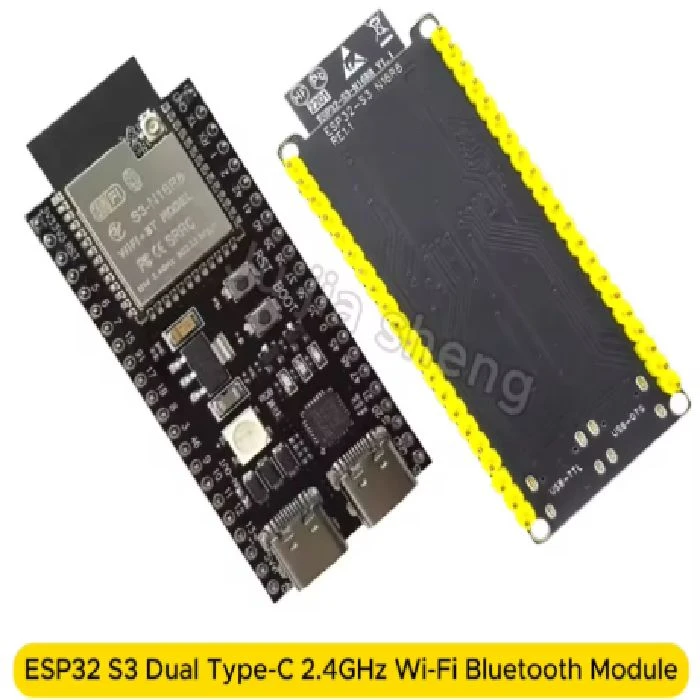

Pri manjšem stroju lahko ESP32 zajema senzorje, upravlja nekatere izhode in HMI-ju predaja podatke. Za povezavo se pogosto uporablja Modbus TCP prek žičnega Etherneta (denimo vmesnik W5500) ali Modbus RTU prek ustreznega RS-485 vmesnika. Samo dejstvo, da ima ESP32 Wi-Fi, še ne pomeni, da je brezžična povezava primerna za časovno kritično krmiljenje.

Postopek po korakih

1. Določite naloge vsake naprave. ESP32 naj skrbno obdeluje vhodne podatke, HMI pa naj prikazuje stanje in pošilja dovoljene nastavitve. Varnostno pomembne funkcije izvedite z namensko primerno strojno opremo.
2. Izberite fizično povezavo. Za stabilno industrijsko omrežje je pogosto smiselno Ethernet povezovanje; pri daljših vodih preverite izoliran RS-485, pravilne zaključitve in ozemljitev.
3. Naredite register map. Za vsak parameter navedite naslov, R/W, podatkovni tip, pomen, mersko enoto in trenutek posodobitve. Primer: masa v stotinkah grama kot celo število.
4. V ESP32 vključite Modbus strežnik ali RTU. Uporabite podprto knjižnico in omejite dostop na zaupanja vredno omrežje. Pri 32-bitnih podatkih preverite vrstni red besed.
5. V EasyBuilder Pro nastavite napravo. Določite driver, IP in port ali serijske parametre, nato HMI objekte povežite z določenimi registri.
6. Ločite dva koncepta življenjskih signalov. Heartbeat HMI–ESP32 zaznava izgubo aktivnega nadzora, medtem ko morebitni heartbeat strežnika ali računalnika ocenjuje dostopnost arhiva in analitike. Posledice izpada morajo biti drugačne.
7. Preizkusite dejanske napake. Izklopite kabel, ustavite ESP32, izklopite zaledni računalnik in preizkusite ponovni zagon. Ne želite, da stroj zaradi začasnega izpada analitičnega strežnika trajno obstane v stanju mirovanja.

Primer: kontrolni tehtalnik s HMI in ESP32

ESP32 lahko sprejema signal optičnega senzorja ter meritve modula, HMI pa prikazuje aktualno maso, OK/NOK in parametre cikla. Če je ločen osebni računalnik namenjen statistiki in analizi slik, mora njegovo nedosegljivost sistem razlikovati od prekinitve krmilnega vodila. Med aktivnim ciklom so pravila strožja kot pri mirovanju.

Skaliranje in veljavnost podatkov

Namesto dvoumne 16-bitne decimalne številke uporabite jasno dokumentirano skalo. Če register vsebuje vrednost 12345 in faktor 100, jo HMI prikaže kot 123,45 enote. Določite tudi posebne kode za neveljavno meritev in zastarel podatek.

Zakaj omrežna varnost šteje

Modbus TCP sam po sebi praviloma ne šifrira podatkov. Uporabite segmentacijo omrežja, omejite dostop in ne razkrivajte upravljavskih registrov v internet. Program in konfiguracijo hranite pod nadzorom različic.

Najpogostejše napake pri izvedbi

• Modbus registri imajo neskladne podatkovne tipe ali različna skaliranja.
• Izpad zalednega računalnika sproži enako blokado kot izpad krmilnika.
• Pomanjkljiv reset logike po ponovni povezavi.
• HMI ne označi zastarelih podatkov kot neveljavnih.
• Nezaščiten komunikacijski vmesnik je dostopen iz javnega omrežja.

Kako vam lahko pomaga Svet Črnil?

Razvijamo tudi rešitve s krmilniki ESP32, HMI-zasloni, senzorji in industrijskimi komunikacijami. Sporočite nam model zaslona, nabor signalov in želeni čas cikla – skupaj lahko preverimo ustrezno arhitekturo in pripravimo preskusni projekt.

Strokovni vir: Weintek EasyBuilder Pro User Manual – Ethernet Communication. Pri priklopu vedno preverite priročnik in konkretno različico uporabljenih naprav.
