Končno stikalo ali 3D Touch: kaj potrebujem za referenciranje in poravnavo podlage?

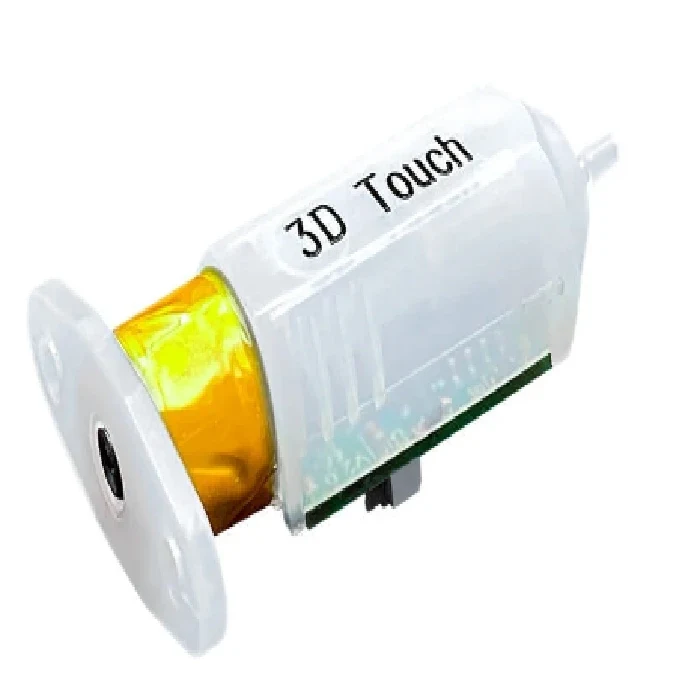

Končno stikalo običajno določa referenčno točko osi. Sonda tipa 3D Touch pa lahko meri položaj površine podlage; njena uporaba zahteva mehansko, električno in programsko združljivost.
Kaj preveriti
- Določite, ali potrebujete samo referenciranje osi ali tudi meritve mreže podlage.
- Preverite napajanje, signalne nivoje, pinout in vhod na krmilniku za konkretno izvedbo sonde.
- Pravilno namestite sondo ter nastavite odmike od šobe in predpisani postopek referenciranja.
- Pred samodejnim premikom v podlago preverite zaznavanje ročno po navodilih proizvajalca in pripravite možnost ustavitve.
Praktičen primer
Sonda je lahko mehansko ob šobi, vendar je treba programu povedati njen odmik. Brez tega se lahko meritve izvajajo na napačnem mestu ali zunaj podlage.
Pogosta napaka
Izdelki s podobnim videzom nimajo nujno enake razporeditve vodnikov. Mreža podlage ne odpravi zrahljane mehanike ali nepravilno nastavljenega odmika šobe.
Za nadaljnje branje
- Marlin: konfiguracija tipal za poravnavo podlage (angleščina). Pregled vrst tipal, priključkov in nastavitev za referenciranje ter merjenje podlage.
Izdelki za preverjanje združljivosti
Izdelke izberite po zgornjih merilih; seznam ni potrditev, da so vsi medsebojno zamenljivi.
